波紋（その５）

いよいよ波紋に挑戦。

CIFilterを作り CATransitionへ登録する。

 NSURL* url0 = [NSURL fileURLWithPath:[[NSBundle mainBundle] pathForImageResource:@"shading"]];
 CIImage* image0 = [CIImage imageWithContentsOfURL:url0];

 NSRect rect = [_view bounds];

 CIFilter* filter = [CIFilter filterWithName:@"CIRippleTransition"];
 [filter setDefaults];
 [filter setValue:[CIVector vectorWithX:NSMidX(rect) Y:NSMidY(rect)] forKey:kCIInputCenterKey];
 [filter setValue:[CIVector vectorWithX:rect.origin.x Y:rect.origin.y Z:rect.size.width W:rect.size.height] forKey:kCIInputExtentKey];
 [filter setValue:image0 forKey:kCIInputShadingImageKey];


 CATransition *transition = [CATransition animation];
 [transition setFilter:filter];

トランジション前後の画像に加えて shadingImage が必要になる。これは以前紹介したページでは「環境マップ」と呼ばれていた。今回は透明な１枚の画像を用意して使ってみた。

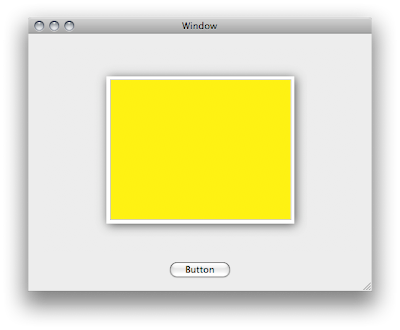

実行してみる。まず初期画面。

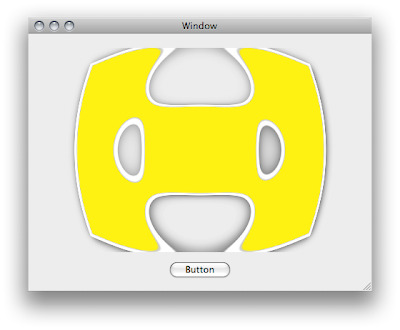

トランジション実行。


おお前回と違って動きがある。
だけどなんか違うな。
イメージとしては Dashboardの Widgetの出現の時に出る波紋を想定していたが、ああはならない。
何が違うのだろうか。。


サンプル：RippleTransition-2.zip
